Противопожарные окна: особенности конструкций и их характеристика

Противопожарные окна — это специализированные конструкции, предназначенные для предотвращения распространения огня и дыма в зданиях и сооружениях. Их ключевая функция заключается в обеспечении пожарной безопасности, позволяя одновременно соблюдать архитектурные и эстетические требования современного строительства. Эти оконные системы включают в себя как стеклянные элементы, так и рамы, выполненные из материалов, способных выдерживать экстремальные температуры в течение определенного времени без потери своих функциональных и структурных характеристик.

Важность противопожарных окон в современных зданиях трудно переоценить. Они не только способствуют сохранению жизни и здоровья людей, обеспечивая дополнительное время для эвакуации в случае пожара, но и защищают имущество от разрушения огнем, минимизируя потенциальный ущерб. С учетом растущих требований к безопасности зданий и сооружений, а также все более строгих норм пожарной безопасности, выбор и установка качественных противопожарных окон становится приоритетной задачей для застройщиков, архитекторов и владельцев зданий.

Видео с испытаний противопожарных конструкций из алюминиевого профиля от ООО СВД

Материалы и технологии производства огнестойких окон

Материалы, используемые в производстве противопожарных окон, играют ключевую роль в их способности противостоять огню. Основными элементами являются стекло и рамы.

Стекло: Противопожарное стекло производится с использованием специальных технологий, которые обеспечивают его устойчивость к высоким температурам и термическому воздействию огня. Существуют различные типы противопожарного стекла, включая закаленное, ламинированное с прослойками специальных огнестойких материалов, и стекло с жидкими наполнителями, которые активируются при повышении температуры.

Рамы: Материалы для рам должны быть не только огнестойкими, но и обладать достаточной механической прочностью для поддержки стекла в условиях пожара. Чаще всего используются металлические рамы, включая сталь и алюминий, обработанные огнестойкими покрытиями, а также специальные полимерные композиты.

Технологии изготовления противопожарных окон постоянно совершенствуются. Современные методы включают использование многослойного стекла с прослойками из огнестойких материалов, которые при нагревании образуют защитный барьер, препятствующий прохождению тепла и огня. Также разрабатываются инновационные материалы и покрытия для рам, повышающие их устойчивость к огню и тепловым воздействиям.

Классификация противопожарных окон по степени их огнестойкости

Противопожарные окна классифицируются в соответствии со степенью их огнестойкости, что определяет, насколько долго они могут сопротивляться огню без потери своих защитных свойств. Степень огнестойкости окон обычно измеряется в минутах и указывает время, в течение которого окно может выдерживать воздействие огня, сохраняя целостность и не пропуская пламя и опасные температуры. Вот основные типы противопожарных окон по степени огнестойкости:

• E30, EW30: Окна с этой степенью огнестойкости способны сохранять свои защитные свойства в течение 30 минут. Они предотвращают распространение огня и ограничивают тепловое излучение, что помогает предотвратить возгорание предметов, находящихся по другую сторону стекла.
• E60, EW60, EI30: Эти окна выдерживают воздействие огня в течение 60 минут. Класс EI30 также обеспечивает не только предотвращение распространения пламени, но и ограничение прохождения тепла, что обеспечивает более высокий уровень защиты от теплового излучения.
• E90, EW90, EI60: Окна данной категории предлагают защиту от огня до 90 минут. Класс EI60 обеспечивает высокий уровень огнестойкости и теплоизоляции, предотвращая как распространение огня, так и существенное повышение температуры по другую сторону окна.
• EI90, EI120: Это наиболее высокие степени огнестойкости для противопожарных окон, предлагающие полную защиту в течение 90 и 120 минут соответственно. Окна с такими характеристиками способны выдерживать экстремальные условия пожара, обеспечивая максимальную защиту объектов и людей, находящихся в здании.

Каждый из этих классов огнестойкости обусловлен стандартами и тестированиями, которые имитируют реальные условия пожара, чтобы проверить способность оконных конструкций сопротивляться огню. При выборе противопожарных окон важно учитывать требования к огнестойкости, специфические для каждого конкретного здания или помещения, чтобы обеспечить соответствующий уровень защиты.

Технические характеристики и стандарты производства противопожарных окон

Противопожарные окна классифицируются по нескольким ключевым параметрам, включая время устойчивости к огню, тип используемого стекла и материал рамы. Классификация и стандарты, применяемые к этим оконным системам, разрабатываются на национальном и международном уровнях с целью обеспечения их надежности и эффективности при пожаре.

Классификация противопожарных окон основывается на их способности сохранять целостность и изоляционные свойства в течение определенного временного интервала. Обычно этот период времени варьируется от 30 до 120 минут и более, что позволяет классифицировать окна в соответствии с уровнем их противопожарной защиты. Основными критериями здесь являются:

• E – способность оконного блока предотвращать распространение огня (целостность),
• EW – способность ограничивать тепловое излучение,
• EI – обеспечение как целостности, так и теплоизоляции.

Стандарты и нормативы для противопожарных окон включают в себя комплекс требований к производству, испытаниям и монтажу. На международном уровне наиболее известными являются стандарты ISO и EN, а также национальные стандарты, такие как NFPA (США) и ГОСТ (Россия). Эти стандарты определяют методы испытаний на огнестойкость, требования к маркировке и качеству используемых материалов.

При производстве противопожарных окон необходимо соблюдение ряда нормативно-правовых документов, которые обеспечивают безопасность и качество продукции. Эти документы могут варьироваться в зависимости от страны и специфических требований к пожарной безопасности. Ниже приведен общий перечень типов документов, регулирующих производство противопожарных оконных конструкций:

Международные стандарты:

• ISO 3009 – Стекло в строительстве. Огнестойкое стекло. Требования и классификация.
• EN 1364-1 – Испытания огнестойкости неподвижных строительных элементов. Часть 1: Окна.

Европейские нормы:

• EN 16034 – Двери, ворота и окна с огнестойкими и/или дымозащитными свойствами.
• EN 13501-2 – Классификация по пожарной опасности строительных изделий и элементов строительства. Часть 2: Классификация с использованием данных о пожарном испытании, кроме изделий для дымоудаления.

Национальные стандарты (для России):

1. ГОСТ Р 53307-2009 – Окна пластиковые. Общие технические условия.
2. ГОСТ Р 31173-2003 – Окна деревянные огнестойкие. Общие технические условия.
3. ГОСТ Р 57327-2016 – Окна металлические с огнестойкими стеклопакетами. Общие технические условия.

Специфические требования и нормативы, касающиеся пожарной безопасности:

• Федеральный закон "О пожарной безопасности" (для России) – Устанавливает общие требования к обеспечению пожарной безопасности объектов, в том числе и к элементам строительства, включая окна.
• СНиП 21-01-97 "Пожарная безопасность зданий и сооружений" – Содержит требования к обеспечению пожарной безопасности в зданиях, включая использование огнестойких материалов и конструкций.

Нормативы по сертификации и маркировке:

Системы сертификации ГОСТ Р, Европейский знак соответствия (CE) и другие маркировки, подтверждающие соответствие продукции требованиям безопасности и качества.

Основные правила монтажа противопожарных окон

Монтаж противопожарных окон требует строгого соблюдения правил и стандартов, чтобы гарантировать их эффективность в случае пожара. Вот ключевые правила и рекомендации для монтажа противопожарных оконных конструкций:

1. Соблюдение технической документации: Перед началом монтажа необходимо ознакомиться с технической документацией и монтажными инструкциями от производителя, которые содержат спецификации и требования к установке конкретной модели окна.


2. Подготовка проема: Убедитесь, что проем для установки окна соответствует размерам и спецификациям, указанным производителем. Проем должен быть ровным и чистым, без видимых дефектов и повреждений.


3. Использование специализированных крепежных материалов: Для монтажа противопожарных окон используйте только те крепежные материалы (анкера, дюбели, винты), которые рекомендованы производителем. Это обеспечит надежную фиксацию окна в проеме и его соответствие требованиям огнестойкости.


4. Герметизация швов: Все стыки между оконной рамой и строительным проемом должны быть тщательно заделаны с использованием огнестойких герметиков и мастик, чтобы предотвратить проникновение дыма и огня.


5. Проверка механизмов открытия: После монтажа необходимо проверить работоспособность всех механизмов открытия и закрытия окна, чтобы убедиться в их надежности и легкости использования в экстренных ситуациях.


6. Контроль герметичности и целостности: После установки окна проведите тщательный осмотр на предмет наличия щелей, трещин или других дефектов, которые могут снизить его огнестойкость.


7. Испытание и сертификация: В некоторых случаях, в зависимости от местных норм и правил, после монтажа противопожарных окон может потребоваться их дополнительное испытание и сертификация специализированными органами на соответствие требованиям огнестойкости.


8. Соблюдение местных строительных норм и правил: Всегда учитывайте требования местного законодательства и строительных кодексов относительно пожарной безопасности и монтажа противопожарных окон.


9. Привлечение квалифицированных специалистов: Рекомендуется доверять монтаж противопожарных окон только квалифицированным специалистам, имеющим опыт работы с такими конструкциями и знание специфики их установки.

Следование этим правилам гарантирует, что противопожарные окна будут установлены корректно и смогут эффективно выполнять свои защитные функции в случае возникновения пожара.

Области применения противопожарных окон

Выбор типа противопожарных окон и материалов для их изготовления зависит от множества факторов, включая назначение здания, его местоположение, архитектурные особенности, а также специфические требования к пожарной безопасности. Вот несколько примеров, как подобрать противопожарные окна в зависимости от типа помещений и зданий:

Жилые здания

Для многоквартирных жилых домов часто выбирают окна с классом огнестойкости EI30 или EI60, что обеспечивает до 30-60 минут защиты от огня и тепла. Это позволяет жителям иметь дополнительное время для эвакуации и ограничивает распространение огня между этажами и квартирами. В качестве материалов для рам предпочтение отдают металлу или высокопрочным полимерам с огнестойкими характеристиками.

Офисные здания и бизнес-центры

В этих зданиях важно сочетание функциональности, эстетики и безопасности. Окна класса EI60 и выше подходят для зон с повышенными требованиями к пожарной безопасности, например, для эвакуационных выходов или технических помещений. Алюминиевые рамы часто используются за их долговечность и возможность создания больших остекленных поверхностей, сохраняя при этом требуемые показатели огнестойкости.

Образовательные учреждения

Школы, университеты и другие учебные заведения требуют особого внимания к безопасности. Окна с классом огнестойкости EI30 обычно считаются достаточными для таких зданий, поскольку они предоставляют достаточно времени для эвакуации. Здесь можно использовать деревянные рамы с огнезащитным покрытием для сочетания безопасности и эстетической привлекательности.

Промышленные объекты

На производственных предприятиях, складах и других промышленных объектах, где риск пожара выше, целесообразно использовать окна с максимально возможной огнестойкостью EI90 или EI120. Металлические рамы являются предпочтительным выбором из-за их высокой прочности и устойчивости к экстремальным условиям. Также важно учитывать необходимость вентиляционных отверстий, оснащенных клапанами, автоматически закрывающимися при повышении температуры.

Общественные и культурные объекты

Для музеев, театров и библиотек класс огнестойкости окон подбирается с учетом ценности и уникальности находящихся внутри объектов. Окна EI60 или EI90 обеспечивают высокий уровень защиты. В таких случаях возможно использование как металлических, так и деревянных рам с соответствующей обработкой для придания необходимых огнестойких свойств, что позволяет сохранить исторический облик зданий.

Немецкое качество окон TROCAL

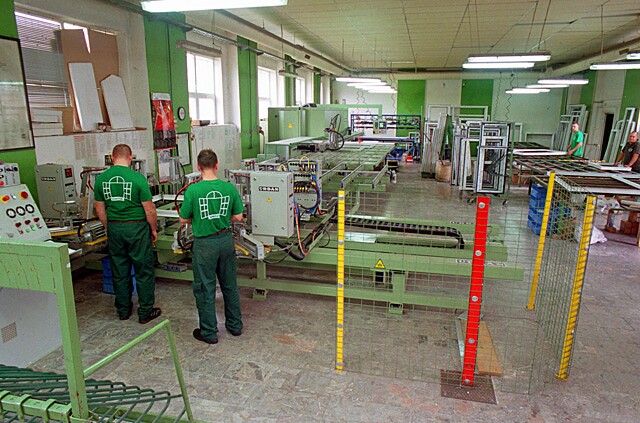

Первое в истории пластиковое окно было изготовлено в Германии, на заводе «Динамит-Нобель». Это было изделие тогда еще небольшой, начинающей фирмы Trokal. Именно с тех пор и по сей день продукцию Трокаль, теперь уже известной по всей Европе, компании...
